کابل های خورشیدی تولیدکنندگان

محدوده کابل خورشیدی ما و جایی که هر نوع مناسب است

ما پنج خانواده کابل خورشیدی هسته‌ای را از کارخانه خود در ییکسینگ، جیانگ سو تولید می‌کنیم که رشته‌های DC، آرایه homerun و اتصالات سمت اینورتر یک سیستم PV را پوشش می‌دهند. هر خانواده در برابر یک رژیم گواهینامه خاص، کلاس ولتاژ و محیط نصب قرار می گیرد، بنابراین محصول صحیح از استاندارد پروژه به جای یک کاتالوگ عمومی انتخاب می شود.

ساخت هادی، عایق و غلاف

کابل‌های خورشیدی ما از مس الکترولیتی قلع‌دار مطابق با استاندارد IEC 60228 کلاس 5 استفاده می‌کنند که انتقال کم تلفات را در طول دوره‌های خدمات طولانی حفظ می‌کند و در برابر اکسیداسیون در سطح رسانا مقاومت می‌کند. عایق و غلاف ترکیبات متقاطع پرتو الکترونی هستند که به عنوان یک ساختار دولایه استفاده می شوند و به کابل مقاومت در برابر اشعه ماوراء بنفش، ازن، دما و رطوبت می دهند که سیم کشی DC در فضای باز نیاز دارد.

• رهبر ارکستر: مس آنیل قلع‌شده، رشته‌بندی انعطاف‌پذیر کلاس 5 برای شعاع خمش محکم و خاتمه میدان.
• عایق بندی: پلی اولفین متقاطع پرتو الکترونی، طراحی دو لایه برای عایق الکتریکی و پایداری حرارتی.
• غلاف: ترکیب متقاطع بدون هالوژن و مقاوم در برابر شعله با مقاومت در برابر اشعه ماوراء بنفش و آب و هوا.
• محدوده دما: نصب ثابت از -40 درجه سانتیگراد تا 90 درجه سانتیگراد، حداکثر دمای هادی 120 درجه سانتیگراد.
• عملکرد آتش سوزی: EN 60332-1-2 مقاومت در برابر انتشار شعله.
• عمر سرویس: ساخت و ساز و مصالح انتخاب شده برای طول عمر سیستم PV پیش بینی شده 25 ساله.

مشخصات حیاتی و گزینه های پیکربندی

ما کابل‌های خورشیدی را در سطح مقطع از 1.5 میلی‌متر مربع تا 35 میلی‌متر مربع، با معادل‌های AWG از 14 AWG تا 6 AWG در خانواده UL 4703 می‌سازیم. جدول زیر ابعاد هادی، عایق و ژاکت که باعث افت ولتاژ، ظرفیت حمل جریان و فاصله نصب می شود را خلاصه می کند.

گزینه‌های پیکربندی شامل رنگ غلاف سیاه یا قرمز برای شناسایی قطبیت، ساخت تک هسته‌ای یا دو هسته‌ای و رتبه‌بندی ولتاژ از 1.0 کیلو ولت تا 2.0 کیلو ولت DC بسته به خانواده گواهی است. حداقل شعاع خمش 4× قطر کلی برای نصب ثابت و 5× برای مسیریابی خمیده است که بر چیدمان سینی کابل و فاصله کانکتور در سیستم های ردیاب و پشت بام نظارت می کند.

کاربرد متناسب با انواع پروژه PV

کابل‌های خورشیدی در خشن‌ترین بخش یک سیستم PV کار می‌کنند: در معرض مستقیم UV، چرخه حرارتی، باران، برف و ازن، و اغلب در لبه‌های تیز و سازه‌های متحرک قرار می‌گیرند. سازه‌های ما برای مطابقت با محیط نصب انتخاب شده‌اند تا یک مشخصات عمومی.

• گیاهان روی زمین: هوم ران های DC بلند از هادی های 10 میلی متر مربع تا 35 میلی متر مربع بهره می برند تا افت ولتاژ را در آستانه طراحی 1 تا 3 درصد نگه دارند.
• پشت بام های تجاری و صنعتی: رساناهای انعطاف پذیر کلاس 5 و شعاع خمش محکم با مسیرهای سینی محدود و رشته های کوتاه مطابقت دارند.
• پشت بام های مسکونی: کابل‌های H1Z2Z2-K 4 میلی‌متر مربع و 6 میلی‌متر مربع با جریان‌های رشته‌ای رایج و اندازه‌های رابط اینورتر مطابقت دارند.
• سیستم های ردیاب و شناور: سازه های دو هسته ای و انعطاف پذیر حرکت و خم شدن مکرر را تحمل می کنند.
• معماری 2000 ولت: UL 4703 PV Wire از نسل بعدی طرح های DC با ولتاژ بالاتر پشتیبانی می کند.

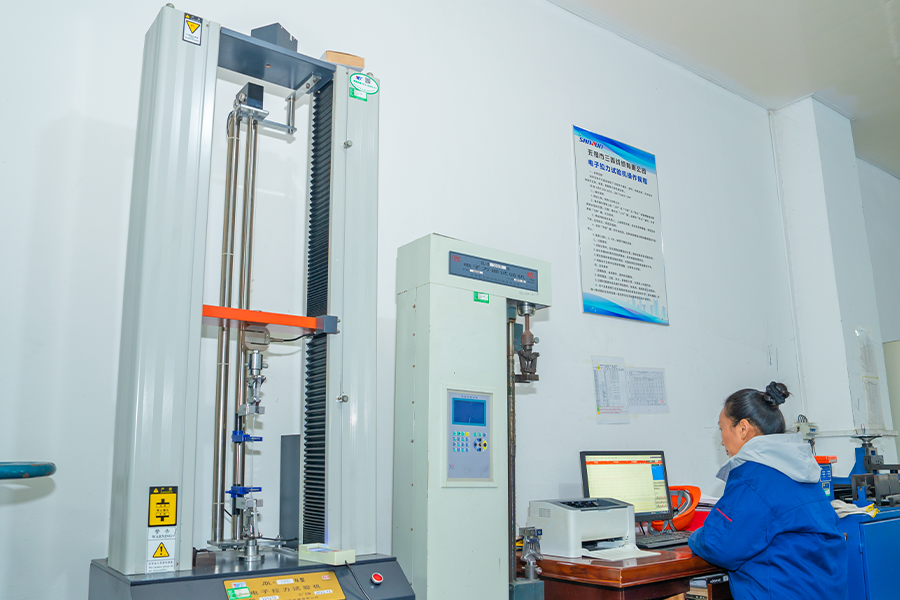

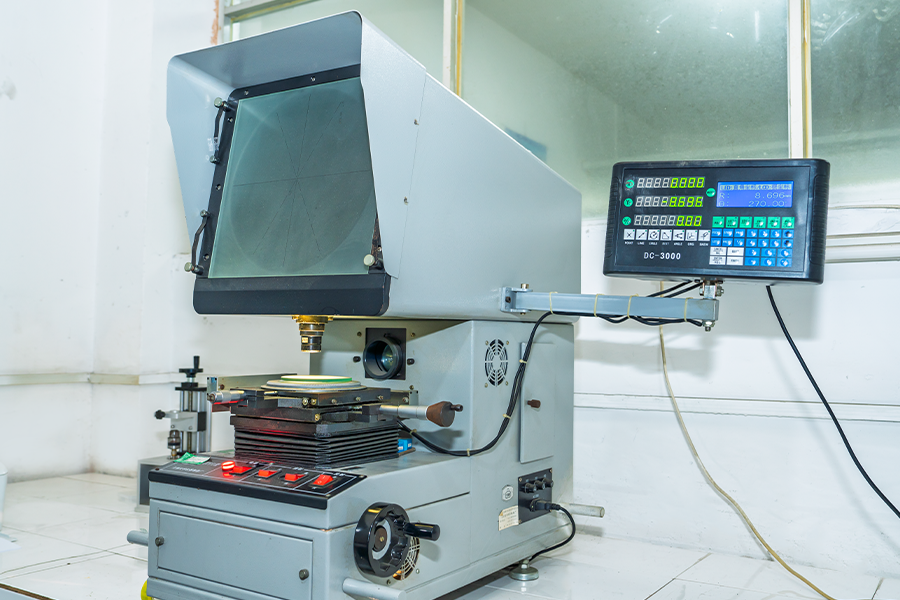

کنترل کیفیت و آزمون پذیرش

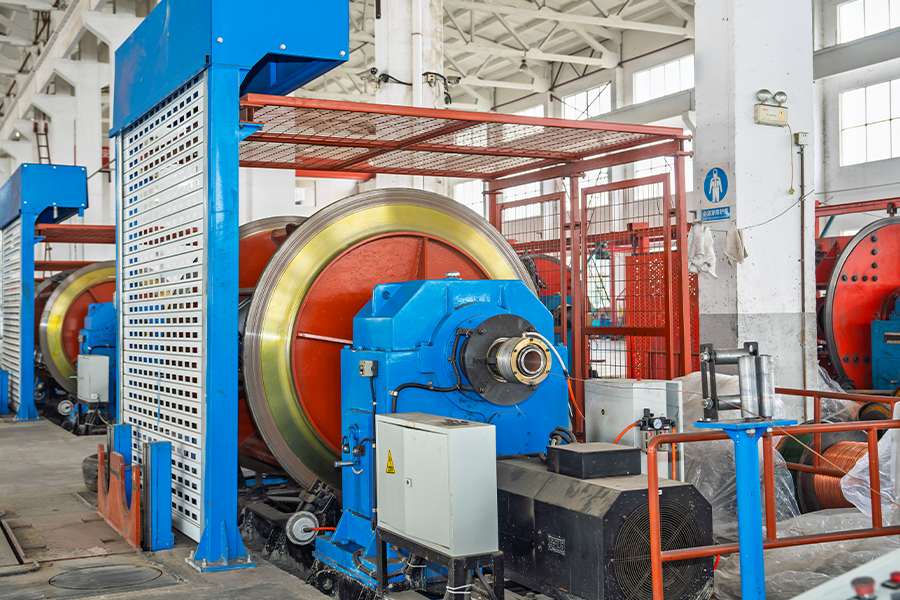

فرآیند تولید ما از آماده سازی مواد خام از طریق سیم کشی، رشته، اکستروژن عایق، کابل کشی، اکستروژن غلاف و زره پوش در صورت نیاز، با بازرسی پس از هر مرحله فرآیند انجام می شود. محصولات نهایی در برابر الزامات مشتری و استانداردهای بین المللی، از جمله مقاومت هادی، یکپارچگی عایق و بررسی عملکرد غلاف آزمایش می شوند.

• تست مقاومت هادی برای بررسی عملکرد حمل جریان.
• تست عایق برای یکپارچگی و عملکرد الکتریکی.
• آزمایش غلاف برای خواص فیزیکی و الکتریکی.
• آزمایش ولتاژ در 6.5 کیلو ولت AC برای H1Z2Z2-K و 6.0 کیلو ولت AC برای سازه های UL 4703.
• آزمایش انتشار شعله به EN 60332-1-2.

ما کارخانه خود را اداره می کنیم و زنجیره تامین را در داخل مدیریت می کنیم که کنترل کیفیت را در هر مرحله تولید حفظ می کند و از برنامه ریزی تحویل قابل اطمینان پشتیبانی می کند. محصولات کابلی ما دارای گواهینامه TÜV، IEC و UL مناسب برای هر خانواده هستند، و ما می توانیم اسناد گواهی را که برای ساخت و ساز سفارش داده شده است، ارائه کنیم.

نصب، نگهداری و قابلیت سرویس دهی

کابل های خورشیدی برای قرار گرفتن در معرض مستقیم در فضای باز و فواصل خدمات طولانی طراحی شده اند، اما نصب صحیح از عمر طراحی 25 ساله محافظت می کند. توصیه می‌کنیم شعاع‌های خمش ثابت و خم‌شده را رعایت کنید، از کانکتورهای سازگار با کلاس ولتاژ یکسان و کابل‌های پشتیبانی برای جلوگیری از بارگذاری نقطه‌ای روی غلاف استفاده کنید.

• حداقل شعاع خمش قطر کلی 4× را در مسیرهای ثابت حفظ کنید.
• اجازه دهید 5× قطر کلی جایی که کابل ها در حین حرکت ردیاب خم می شوند.
• از اتصالات کابل با درجه اشعه ماوراء بنفش استفاده کنید و از سفت شدن بیش از حد در جابجایی سینی خودداری کنید.
• وضعیت غلاف را در نقاط ورودی و رابط های رابط در طول تعمیر و نگهداری برنامه ریزی شده بررسی کنید.
• طول کابل یدکی و کانکتورهای منطبق را می توان در صورت درخواست در محدوده تحویل گنجاند.

اطلاعاتی که ما برای پیکربندی راه حل شما استفاده می کنیم

برای تهیه پیکربندی و قیمت گذاری کابل خورشیدی، ما از داده های برق و نصب پروژه کار می کنیم. هرچه نقطه کار دقیق‌تر تعریف شود، مستقیم‌تر می‌توانیم اندازه هادی، خانواده گواهی‌نامه و محدوده تحویل را مطابقت دهیم.

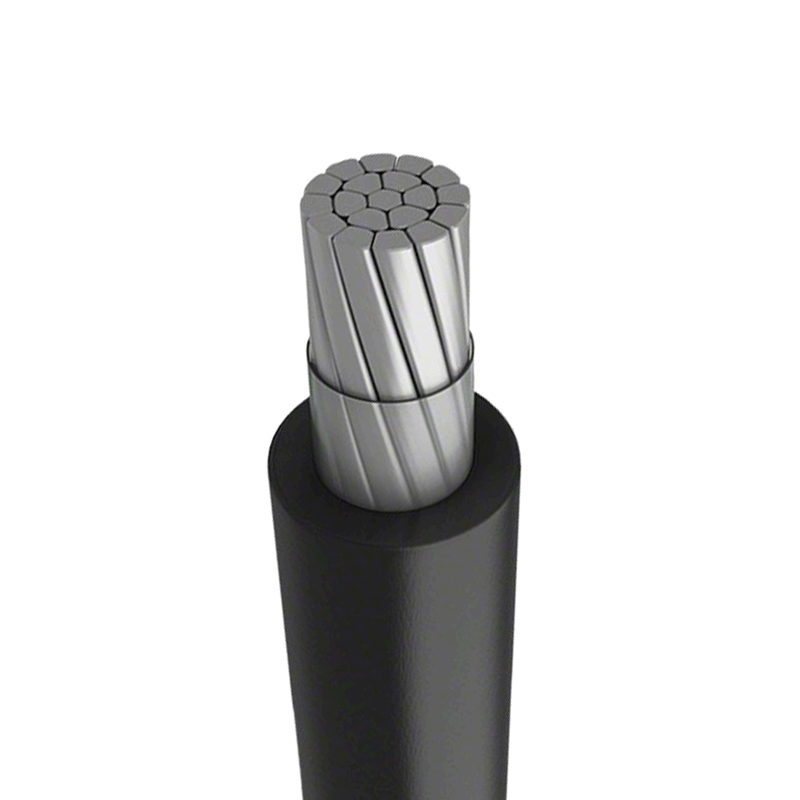

ما همچنین کابل‌های برق و کابل‌های آلیاژ آلومینیوم را برای سمت AC نیروگاه‌های PV و زیرساخت‌های الکتریکی گسترده‌تر تولید می‌کنیم، بنابراین می‌توان یک پروژه واحد را در سراسر حوزه کابل DC و AC عرضه کرد. ساختارهای سفارشی کابل خورشیدی را می توان از نقشه ها یا نمونه هایی که یک پروژه به ابعاد غیر استاندارد یا ترکیبات غلاف نیاز دارد، توسعه داد.

سوالات متداول

تفاوت بین کابل خورشیدی H1Z2Z2-K و UL 4703 چیست؟

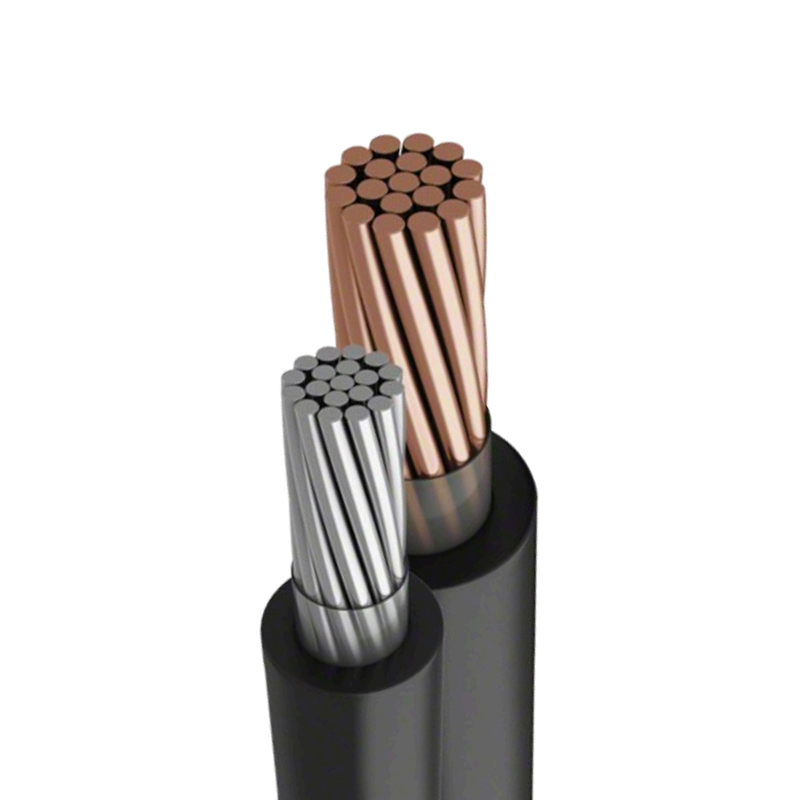

H1Z2Z2-K یک نام اروپایی TÜV EN50618 با نرخ 1.5 کیلوولت DC و 1.0 کیلوولت AC است که در سیستم های PV مبتنی بر IEC استفاده می شود. سیم PV UL 4703 نامگذاری آمریکای شمالی با ولتاژ 1000/2000 ولت است که در تاسیسات مطابق با UL استفاده می شود. ما هر دو خانواده را تولید می‌کنیم و می‌توانیم ساخت‌وسازهای دارای گواهی دوگانه را که در آن پروژه هر دو استاندارد را در بر می‌گیرد، عرضه کنیم.

کدام مقطع را برای اجرای رشته DC طولانی انتخاب کنم؟

اندازه هادی به جای ولتاژ به تنهایی توسط افت ولتاژ هدایت می شود. برای هوم ران های طولانی، ما معمولا از حداکثر جریان رشته، طول کابل یک طرفه و افت ولتاژ هدف 1-3٪ ولتاژ سیستم کار می کنیم. سازه های 10 میلی متر مربع تا 35 میلی متر مربع ما معمولاً برای این اجراها استفاده می شود و ما می توانیم اندازه توصیه شده را از روی داده های پروژه شما محاسبه کنیم.

آیا می توانید طول ها و رنگ های سفارشی کابل خورشیدی را ارائه دهید؟

بله. ما محصولات را بر اساس نقشه ها یا نمونه های ارائه شده توسط مشتریان توسعه و تولید می کنیم. رنگ‌های غلاف سیاه و قرمز برای شناسایی قطبیت استاندارد هستند و طول درام، تعداد هسته و ترکیبات غلاف را می‌توان بر اساس نیاز پروژه پیکربندی کرد.

کابل های خورشیدی شما دارای چه گواهینامه هایی هستند؟

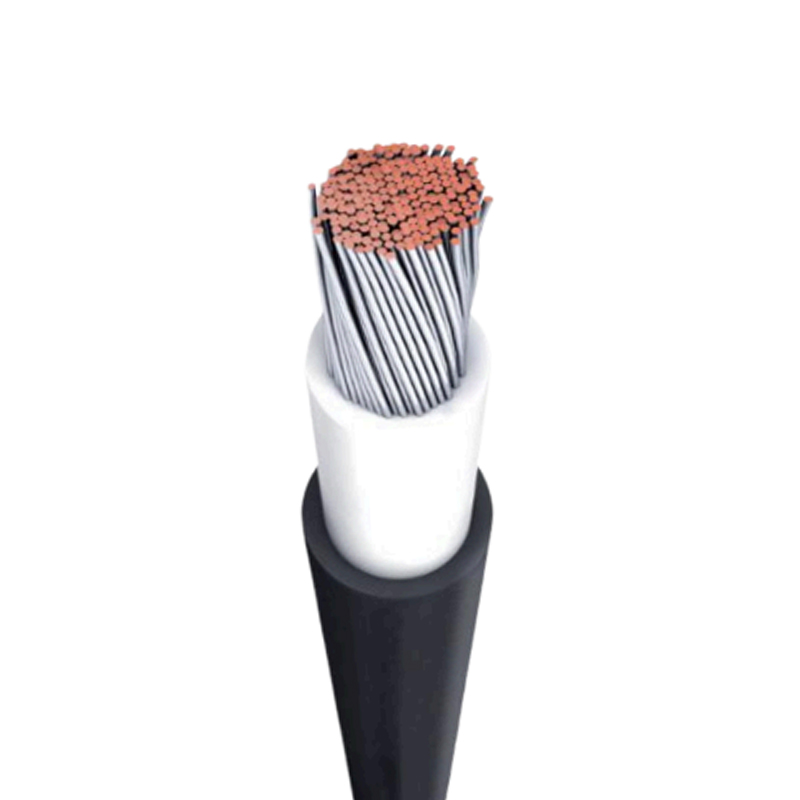

محدوده کابل خورشیدی ما شامل سازه های دارای گواهی TÜV EN50618 H1Z2Z2-K، IEC 62930 و UL 4703 است. گواهینامه قابل اجرا بستگی به خانواده محصول خاص سفارش داده شده دارد و ما اسناد مربوطه را همراه با تحویل ارائه می کنیم.

چگونه کیفیت را در یک سفارش بزرگ کابل خورشیدی تضمین می کنید؟

ما پس از هر فرآیند تولید بازرسی می کنیم و محصولات نهایی را مطابق با الزامات مشتری و استانداردهای بین المللی، از جمله تست مقاومت هادی، عایق و غلاف آزمایش می کنیم. از آنجایی که ما کارخانه خودمان را اداره می کنیم و زنجیره تامین را در داخل کنترل می کنیم، بررسی های کیفیت به طور مداوم در کل مقدار سفارش اعمال می شود.

طول عمر مورد انتظار کابل های خورشیدی شما چقدر است؟

سازه‌های کابل خورشیدی ما از عایق‌های متقاطع پرتو الکترونی و روکش ضد شعله بدون هالوژن استفاده می‌کنند که برای طول عمر پیش‌بینی‌شده 25 سال، مطابق با عمر طراحی یک سیستم فتوولتائیک است. عمر مفید واقعی به تمرین نصب، قرار گرفتن در معرض اشعه ماوراء بنفش و حفاظت مکانیکی در طول مسیر بستگی دارد.
