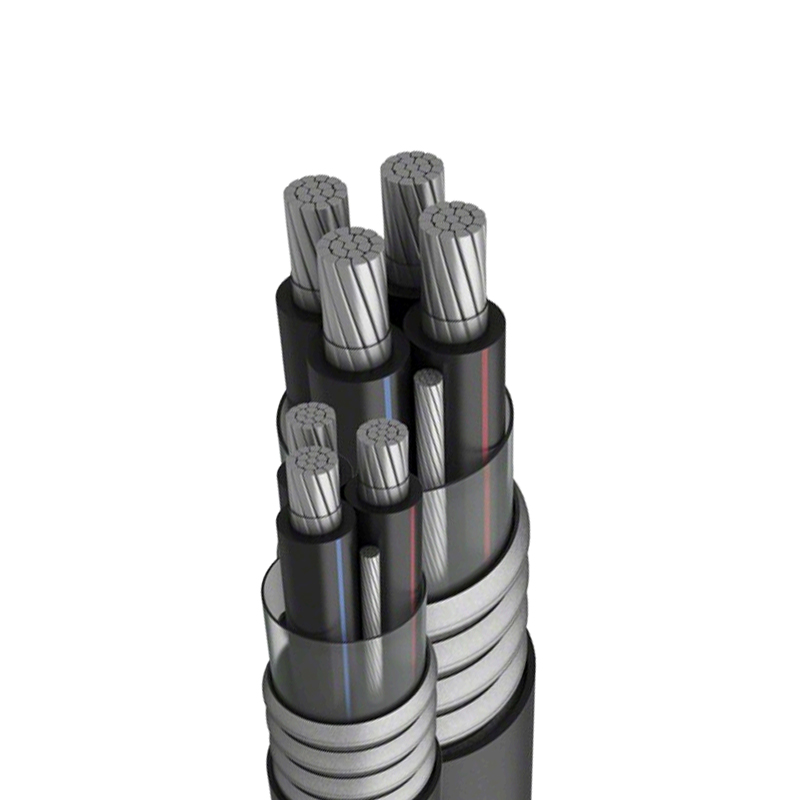

کابل برق عایق پلاستیکی با هسته مسی و هسته آلومینیومی با ولتاژ نامی 26/35 کیلو ولت و کمتر

• استانداردهای مرجع

این محصول بر اساس استاندارد GB12706-2020 یا IEC، BS، DIN و  ICEA در صورت درخواست تولید می شود.

• برنامه های کاربردی

این محصول برای استفاده در خطوط انتقال و توزیع برق با ولتاژ فرکانس توان نامی 26/35kv مناسب است.

• ویژگی های عملیاتی

-- XLPE  کابل الکتریکی عایق برای ولتاژ فرکانس توان نامی  Uo/U: 3.6/6kV-26/35kV

·   حداکثر دمای مجاز کار مداوم هادی: 90 درجه سانتیگراد.

·   حداکثر دمای اتصال کوتاه هادی نباید بیش از 250 درجه سانتیگراد باشد.

·   دمای محیط در حال نصب نباید کمتر از O°C باشد.

·   شعاع خمش کابل تک هسته ای نباید کمتر از 20 برابر قطر کابل باشد.

-- کابل برق عایق XL.PE برای ولتاژ فرکانس توان نامی Uo/U: 0.6/kV.

·   حداکثر دمای کارکرد مداوم رسانا: 90 درجه سانتیگراد.

·   حداکثر دمای اتصال کوتاه هادی نباید از 250 درجه سانتیگراد تجاوز کند (حداکثر مدت زمان 5 ثانیه).

·   دمای محیط در حال نصب نباید کمتر از O°C باشد.

·   شعاع خمش کابل نباید کمتر از 15 برابر قطر کابل باشد.

-- کابل برق عایق بندی شده XL.PE برای ولتاژ فرکانس توان نامی Uo/U: 0.6/1kV.

· حداکثر مجاز  کارکرد مداوم  دمای  رسانا: 70 درجه سانتی گراد

· حداکثر دمای اتصال کوتاه هادی نباید از 160 درجه سانتیگراد تجاوز کند.

· (5 ثانیه  حداکثر مدت زمان)

· دمای محیط تحت نصب نباید کمتر از O°C باشد.

شعاع خمش کابل نباید کمتر از 15 برابر قطر کابل باشد.

• تعیین ولتاژ

ولتاژ نامی کابل برای سالن یک برنامه کاربردی خاص برای شرایط عملیاتی در سیستمی که کابل در آن استفاده می شود مناسب است و به شکل  Uou (tn)kV بیان می شود که در آن:

·   Uo-: ولتاژ فرکانس توان نامی بین هادی و صفحه یا غلاف فلزی که برای آن کابل طراحی شده است.

·   U-:  ولتاژ فرکانس توان نامی بین هادی ها که کابل برای آن طراحی شده است.

·   ام-: حداکثر مقدار "بالاترین ولتاژ سیستم" که ممکن است تجهیزات برای آن کار کند.

مقادیر Uo کابل ها برای سیستم سه فاز به شرح زیر توصیه می شود:

نوع اول برای زمان خطای زمین تک فاز حداکثر 1 دقیقه در هر بار استفاده می شود و همچنین می تواند برای سیستم هایی با حداکثر زمان حداکثر 8 ساعت و مجموع تجمعی سالانه بیش از 12 ساعت استفاده شود. نوع دوم در سیستمی با زمان خطای زمین طولانی تر و مواردی با      نیازمندی های بالاتر برای عملکرد عایق کابل استفاده می شود.
