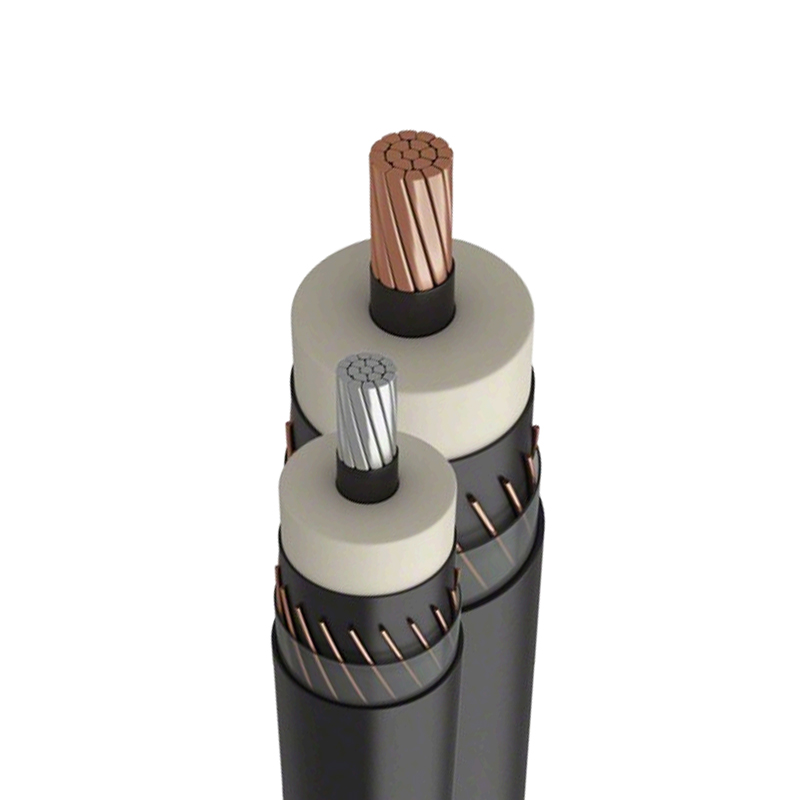

کابل برق عایق XLPE برای ولتاژ نامی 3.6/6kV~26/35kV

یک نقل قول سفارشی رایگان دریافت کنید
پروژه خود را از لیست قیمت رایگان متناسب با نیازهای شما راه اندازی کنید.

نوع و نام کابل

تایپ کنید		کاربرد
Yiv	قدرت غلاف pvc با هسته مسی XLPE عایق کابل	فضای داخلی، تونل، ترانشه کابل و مکان‌های دیگر، نمی‌توانند در برابر نیروهای مکانیکی خارجی مقاومت کنند. کابل های تک هسته ای در مدیریت مغناطیسی مجاز نیستند. فضای داخلی، تونل، ترانشه کابل یا زمین‌گذاری مدفون، می‌تواند برخی از نیروهای خارجی مکانیکی را تحمل کند، اما نمی‌تواند در برابر کشش زیاد مقاومت کند. فضای داخلی، تونل، لایروبی ترانشه کابلی یا تخمگذار مدفون و غیره، می‌تواند در برابر نیروی خارجی مکانیکی و کشش خاص مقاومت کند.
YJLV	روکش PVC عایق شده با هسته آلومینیومی XLPE کابل برق
VY	روکش پلی اتیلن عایق شده با هسته مس XLPE کابل برق
YJLY	پلی اتیلن عایق با هسته آلومینیومی XLPE کابل برق روکش دار
Yv22	پی وی سی زره پوش فولادی با هسته مسی XLPE کابل برق روکش دار
YJLV22	زره پوش فولادی با هسته آلومینیومی XLPE عایق کابل برق روکش PVC
YIV23	زره پوش فولادی با هسته مسی XLPE کابل برق با روکش پلی اتیلن
YILV23	زره پوش فولادی با هسته آلومینیومی XLPE عایق کابل برق با روکش پلی اتیلن
YJV32	سیم فولادی ظریف عایق دار با هسته مسی XLPE کابل برق با روکش PVC زره پوش
YJLV32	سیم فولادی ظریف عایق شده با هسته آلومینیومی XLPE کابل برق با روکش PVC زره پوش
YJV33	سیم فولادی ظریف عایق دار با هسته مسی XLPE کابل برق زره پوش پلی اتیلن
YJLV33	سیم فولادی ظریف عایق شده با هسته آلومینیومی XLPE کابل برق زره پوش پلی اتیلن

محدوده تولید کابل

تایپ کنید	هسته ها	ولتاژ نامی کیلوولت
		3.6/6	6/66/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		سطح مقطع اسمی میلی متر2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

توجه: کابل زره دار تک هسته ای برای سیستم DC مناسب است، نه برای سیستم AC، باید از لایه زره پوش غیر مغناطیسی استفاده کند یا از اقدامات عایق مغناطیسی استفاده کند.

ساخت کابل

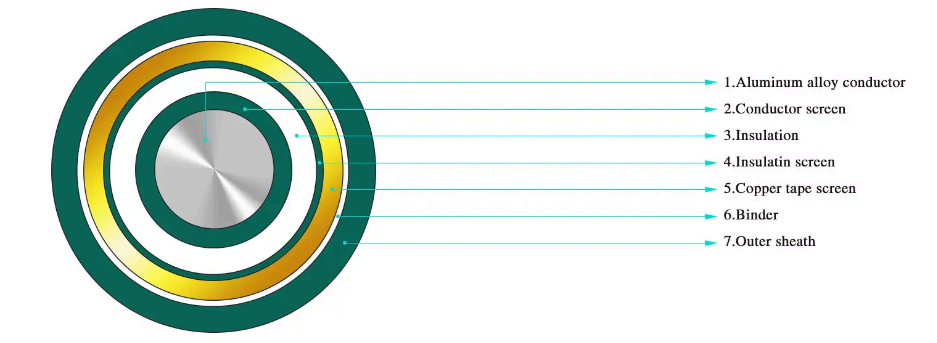

· کابل برق عایق XLPE تک هسته ای برای ولتاژ نامی از 3.6/6kV~26/35kV

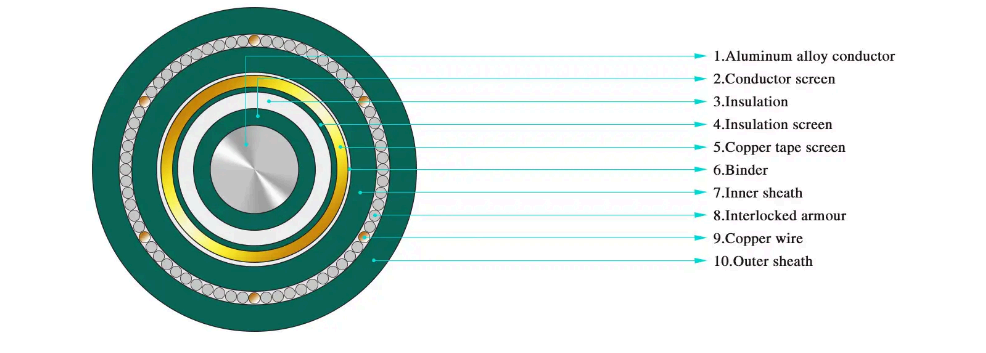

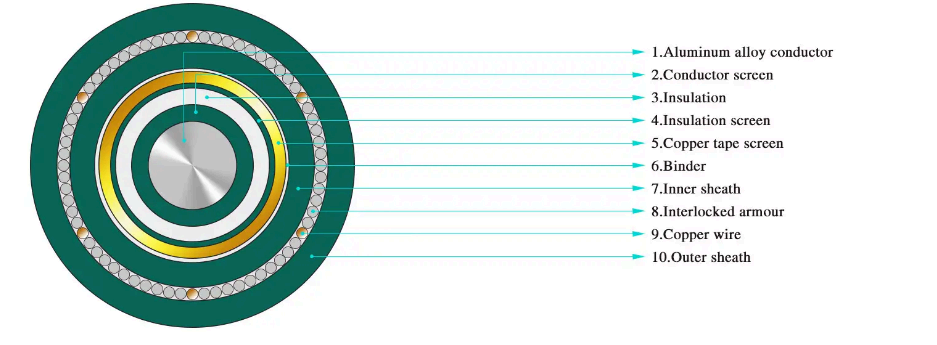

· کابل برق زرهی سیم فولادی عایق XLPE تک هسته ای برای ولتاژ نامی از 3.6/6kV~26/35kV

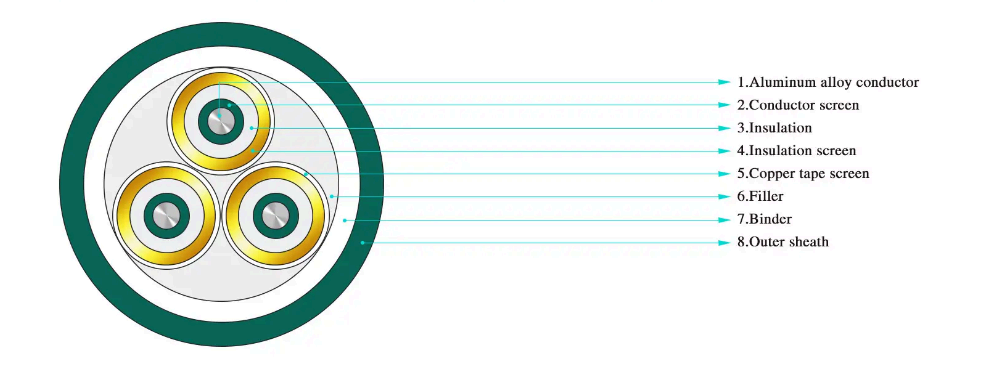

· کابل برق عایق XLPE سه هسته ای برای ولتاژ نامی از 3.6/6kV~26/35kV

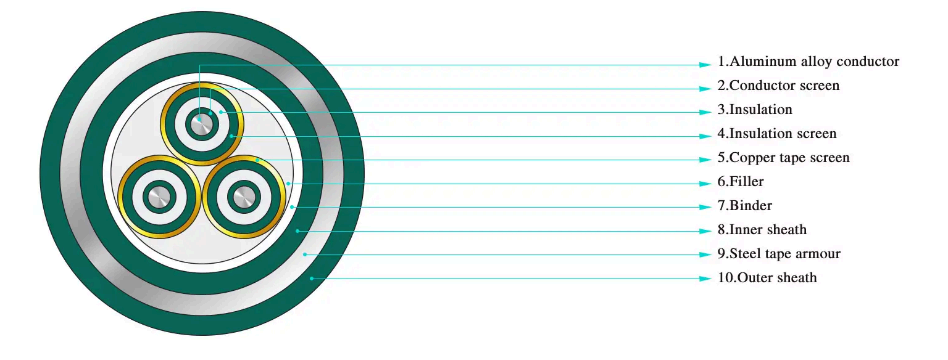

· کابل برق زره پوش نوار فولادی عایق XLPE سه هسته ای برای ولتاژ نامی از 3.6/6kV~26/35kV

کابل برق زره پوش سیم فولادی عایق XLPE سه هسته ای برای ولتاژ نامی از 3.6/6kV~26/35kV

نوع و نام کابل

اسمی متقابل مقطعی منطقه میلی متر 2	ضخامت عایق میلی متر	YJV YJY یجلویجلی			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		به طور کلی تقریبا قطر میلی متر	محاسبه شده است وزن کابل		تقریبا به طور کلی قطر میلی متر	محاسبه شده است وزن از کابل		تقریبا به طور کلی قطر میلی متر	محاسبه شده است وزن از کابل
		به طور کلی تقریبا قطر میلی متر	YJV YJY	YJLV YJLY	تقریبا به طور کلی قطر میلی متر	YJV22 YJV22	YJLV23 YJLV23	تقریبا به طور کلی قطر میلی متر	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
